YAŞAM HATTI / YATAY SİSTEMLER
TEKNİK ÖZET / SEÇİM KARARI
Yatay yaşam hattı, yatay bir çalışma güzergâhında kişisel düşüşten korunma sisteminin bağlantısını taşıyan esnek hat veya rijit ray çözümüdür.
| Sistem | Hareket bağlamı | Belge kontrolü |
|---|---|---|
| Yatay esnek hat | Yatay güzergâh | EN 795 tip C ve model talimatı |
| Yatay rijit hat | Yatay güzergâh | EN 795 tip D ve model talimatı |
| Dikey rijit hat | Dikey erişim | EN 353-1 ve hat-cihaz eşleşmesi |
Hazırlayan: GEBA Teknik Ekibi · Güncelleme:
Satın alma ve saha sorumluları için başlangıç özeti. Ürün/model kararı, saha verisi ve güncel üretici talimatıyla ayrıca doğrulanır.
| Konu | Değerlendirilecek bilgi |
|---|---|
| Tipik kullanım alanları | Çatı ve GES bakım rotaları · Vinç yolu ve üretim hatları |
| Saha seçiminde kritik noktalar | Hat güzergâhı ve çalışma kapsamı · Ankraj ve ara bağlantı konumu |
| Yatay yaşam hattı hangi sorunu çözer? | Sürekli bağlı kalma · Uzun güzergâh |
| Esnek ve rijit hat arasındaki fark | Açıklık ve sehim · Gereken güvenli boşluk |
SAHADAN BAŞLAYALIM
Yatay yaşam hattı, yatay bir çalışma güzergâhında kişisel düşüşten korunma sisteminin bağlantısını taşıyan esnek hat veya rijit ray çözümüdür.
Saha koşulları ve kullanım amacı netleştikten sonra çözüm ve ekipman seçimi birlikte değerlendirilir.
Bu saha için görüşelim →Çalışma alanını, erişim yöntemini ve kullanıcı ihtiyacını paylaşın.
Saha koşulları, üretici talimatları ve gerekli sistem bileşenleri birlikte ele alınır.
Teklif, ilgili ekipman veya teknik hizmet yoluna birlikte ilerleyin.
İlk talep için adınız, e-posta adresiniz ve aydınlatma metni onayı yeterlidir. Aşağıdakiler isteğe bağlıdır:
İlgili ürün bağlantıları çözümün ekipman grubunu keşfetmenizi sağlar. Ürünlerin birlikte kullanıma uygunluğu, model ve üretici kaynağıyla ayrıca doğrulanır.
ARAMA NİYETİ / TEKNİK ÇÖZÜM
Yatay yaşam hattı, çalışma alanı boyunca hareket eden kullanıcının uygun bağlantı ekipmanı ile güvenli bir sisteme bağlı kalmasını sağlar. Doğru çözüm yalnız halat veya ray seçiminden ibaret değildir; hattın güzergâhı, ankrajların konumu, çalışma mesafesi, kullanıcı sayısı ve olası düşüş yolu birlikte değerlendirilmelidir.

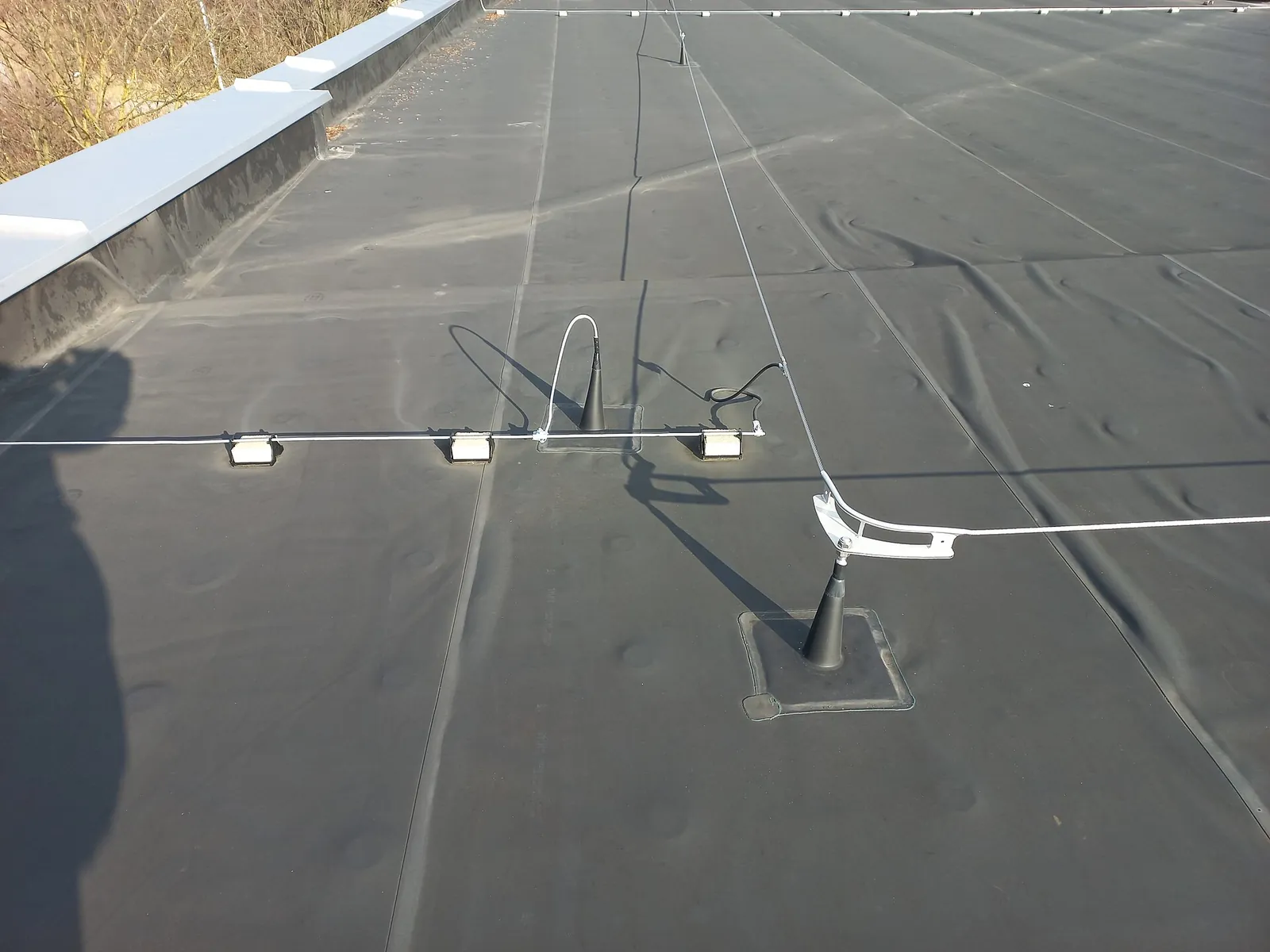

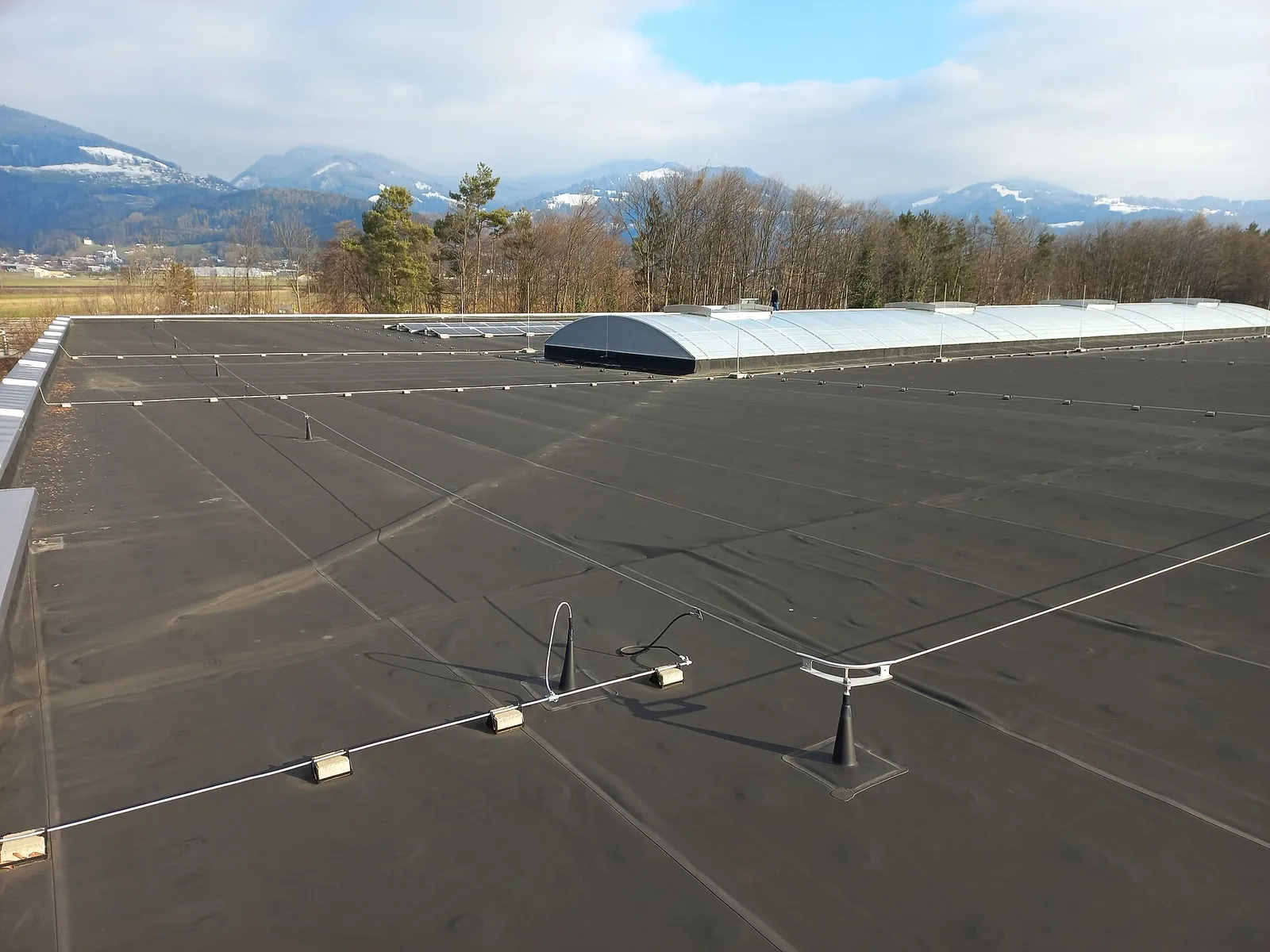

Çatı üstü bakım, güneş paneli alanları, vinç yolları, üretim tesisleri, araç üstü erişim ve uzun doğrusal çalışma bölgeleri yatay yaşam hattının sık değerlendirildiği sahalardır.
Sistemin konumu çalışanın erişim ihtiyacını karşılarken düşme mesafesi ve sarkaç etkisini de yönetmelidir. Sistem yalnız üreticinin uygun gördüğü bileşenlerle ve uygun ankraj düzeniyle kullanılmalıdır.
Türkiye Cumhuriyeti Çalışma ve Sosyal Güvenlik Bakanlığı rehberinde esnek veya rijit yatay yaşam hatları için EN 795 veya CEN/TS 16415 standartlarına dikkat çekilir. Nihai sistem seçimi ürünün güncel sertifikası ve üretici dokümantasyonuyla doğrulanmalıdır.
Kullanıcının uzun bir güzergâh boyunca yatay hareket etmesi gereken çatı, platform, vinç yolu veya bakım rotalarında, her adımda bağlantıyı kopartıp yeniden bağlamak hem yavaş hem risklidir. Yatay hat, kullanıcının hat boyunca sürekli bağlı kalarak hareket etmesini sağlar.
Esnek (halat/kablo) hatlar daha uzun açıklıklara ekonomik çözüm sunar ancak düşüş anında hattın sehimi nedeniyle daha fazla düşüş mesafesi üretir. Rijit (ray) hatlar sehimi büyük ölçüde sınırlar ve gereken güvenli boşluğu azaltır; buna karşılık montaj ve maliyet gereksinimi farklıdır.
Seçim, mevcut boşluğa ve yapı geometrisine göre yapılır.
EN 795, ankraj cihazlarını tiplere ayırır. Yatay yaşam hatları çoğunlukla C tipi (esnek yatay hat) veya D tipi (rijit yatay ray) kapsamında değerlendirilir. A tipi yapıya sabitlenen tekil ankraj, B tipi taşınabilir ankraj, E tipi ise karşı ağırlıklı ankrajdır. Tip farkı yalnız bir etiket değil; montaj, hesap ve kullanım koşulu farkıdır.
Hattın kendisi uygun olsa bile, bağlandığı çatı kaplaması, aşık, kiriş veya beton eleman düşüş anında oluşan yükü taşımak zorundadır. Bu değerlendirme ürün kataloğundan yapılamaz; yapısal uygunluk proje bazında hesaplanır ve belgelenir. Bu adım ürün sertifikasıyla ikame edilemez.
Kullanıcı hattın altında değil, yan tarafında bir noktada düşerse sarkaç hareketiyle yanal bir yapıya çarpabilir. Bu risk hattın konumu, kullanıcının hareket alanı ve bağlantı uzunluğu birlikte değerlendirilerek sınırlandırılır. Güzergâh, çalışma alanının tamamını ve tehlikeli kenarları kapsayacak şekilde planlanmalıdır.
Kalıcı yaşam hatları, montajdan sonra devreye alma kontrolünden geçer ve düzenli aralıklarla yetkin kişi tarafından incelenir. Gergi elemanı, enerji emici, ara mesnet ve uç ankrajlar ayrı ayrı değerlendirilir. Kontrol kayıtları sistemin kullanım ömrü boyunca izlenebilir olmalıdır.
Kontrol edilmesi gereken önemli hata başlıkları; hattın yapısal hesap yapılmadan monte edilmesi, gereken güvenli boşluğun kontrol edilmemesi, hatta bağlanacak cihazın üretici uyumunun doğrulanmaması ve kurtarma planının hiç kurulmamasıdır. Dördü de sistem kurulduktan sonra fark edilmesi zor, sonuçları ağır hatalardır.
Hayır. Hareket güzergâhı, hat yapısı ve uyumlu cihaz değerlendirmesi farklıdır. Yatay ankraj hattının seçimi ile dikey rijit hat üzerindeki düşüş durdurucunun seçimi ayrı teknik kapsamlar üzerinden yapılır. Model talimatı ve saha koşulları birlikte değerlendirilir.
Sistem ihtiyacını GEBA’da teknik olarak değerlendirdikten sonra 1SiparişVer’de ilgili ürün grubunu inceleyebilirsiniz. Ürün listesi tek başına proje, montaj veya kullanıma uygunluk onayı değildir.
Yaşam hattı; uygun emniyet kemeri, bağlantı elemanı ve diğer düşüşten korunma bileşenleriyle birlikte çalışan bir sistemdir. Tek başına “hat” seçimi yeterli değildir.
