YAŞAM HATTI / DİKEY ERİŞİM
TEKNİK ÖZET / SEÇİM KARARI
Dikey yaşam hattı, dikey erişim güzergâhında kullanıcı ve uyumlu kılavuzlu düşüş durdurucunun birlikte değerlendirildiği ankraj hattı sistemidir.
| Sistem | Hareket bağlamı | Belge kontrolü |
|---|---|---|
| Yatay esnek hat | Yatay güzergâh | EN 795 tip C ve model talimatı |
| Yatay rijit hat | Yatay güzergâh | EN 795 tip D ve model talimatı |
| Dikey rijit hat | Dikey erişim | EN 353-1 ve hat-cihaz eşleşmesi |
Hazırlayan: GEBA Teknik Ekibi · Güncelleme:
Satın alma ve saha sorumluları için başlangıç özeti. Ürün/model kararı, saha verisi ve güncel üretici talimatıyla ayrıca doğrulanır.
| Konu | Değerlendirilecek bilgi |
|---|---|
| Nerelerde kullanılır? | Sabit dikey merdivenler · Kule ve direk erişimleri |
| Doğru sistem nasıl seçilir? | Hat tipi ve cihaz uyumu · Merdiven / yapı geometrisi |
| Dikey erişimde temel sorun | Kesintisiz bağlantı · Eller serbest tırmanma |
| EN 353-1 ve EN 353-2 ayrımı | EN 353-1 rijit hat · EN 353-2 esnek hat |
SAHADAN BAŞLAYALIM
Dikey yaşam hattı, dikey erişim güzergâhında kullanıcı ve uyumlu kılavuzlu düşüş durdurucunun birlikte değerlendirildiği ankraj hattı sistemidir.
Saha koşulları ve kullanım amacı netleştikten sonra çözüm ve ekipman seçimi birlikte değerlendirilir.
Bu saha için görüşelim →Çalışma alanını, erişim yöntemini ve kullanıcı ihtiyacını paylaşın.
Saha koşulları, üretici talimatları ve gerekli sistem bileşenleri birlikte ele alınır.
Teklif, ilgili ekipman veya teknik hizmet yoluna birlikte ilerleyin.
İlk talep için adınız, e-posta adresiniz ve aydınlatma metni onayı yeterlidir. Aşağıdakiler isteğe bağlıdır:
İlgili ürün bağlantıları çözümün ekipman grubunu keşfetmenizi sağlar. Ürünlerin birlikte kullanıma uygunluğu, model ve üretici kaynağıyla ayrıca doğrulanır.
ARAMA NİYETİ / TEKNİK ÇÖZÜM
Dikey yaşam hattı, merdiven veya dikey erişim boyunca yükselen ve inen kullanıcının uygun kılavuzlu düşüş durdurucu ile sisteme bağlı kalmasına yardımcı olur. Hat tipi, üst-alt bağlantılar, ara kılavuzlar ve kullanıcının çalışma rotası saha özelinde birlikte değerlendirilmelidir.

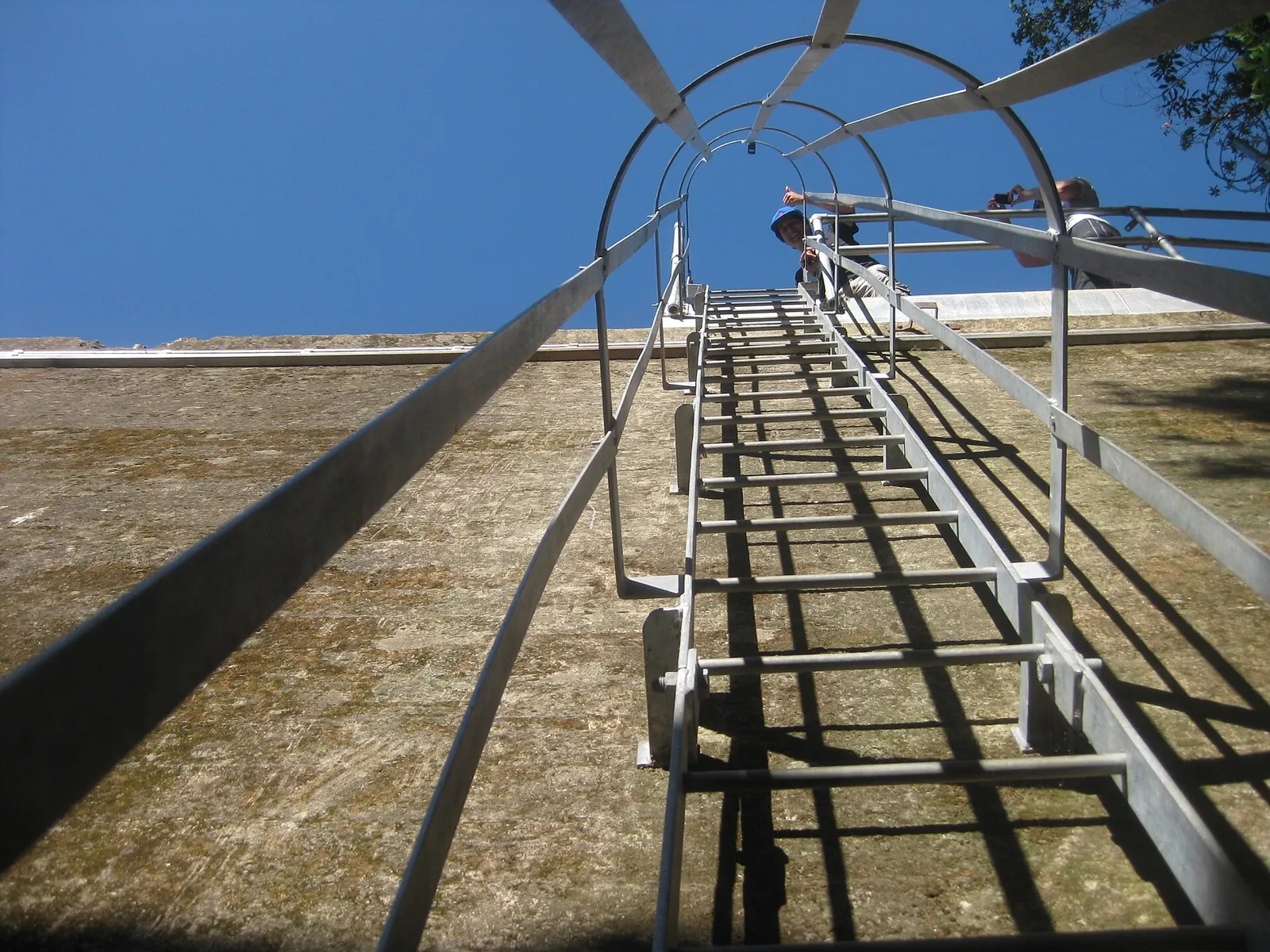

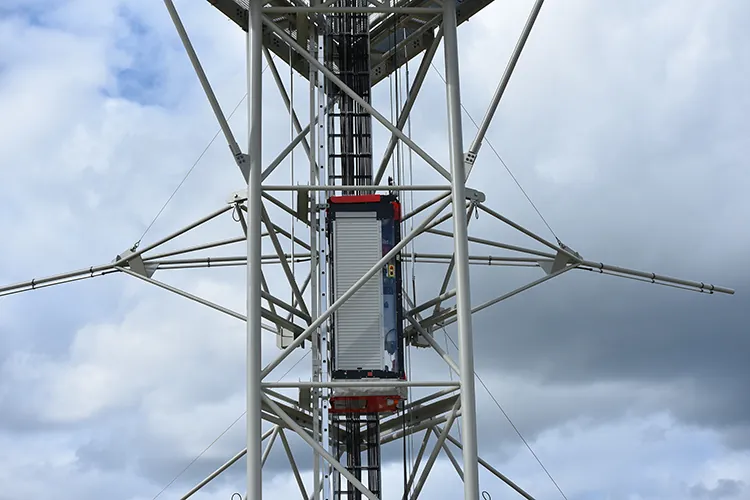

Sabit merdivenler, kuleler, silolar, bacalar, enerji ve telekom yapıları, endüstriyel tesislerdeki dikey erişim noktaları başlıca kullanım örnekleridir.
Esnek veya rijit hat seçimi, mevcut yapının geometrisi, montaj noktaları, geçişler ve kullanılacak kılavuzlu tutucunun üretici uyumu dikkate alınarak yapılmalıdır.
Bakanlık rehberi rijit ve dikey yaşam hattı sistemlerinde EN 353-1; esnek ve dikey yaşam hattı sistemlerinde EN 353-2 standardına dikkat çeker. Seçilen ürünün güncel uygunluk dokümanı ayrıca doğrulanmalıdır.

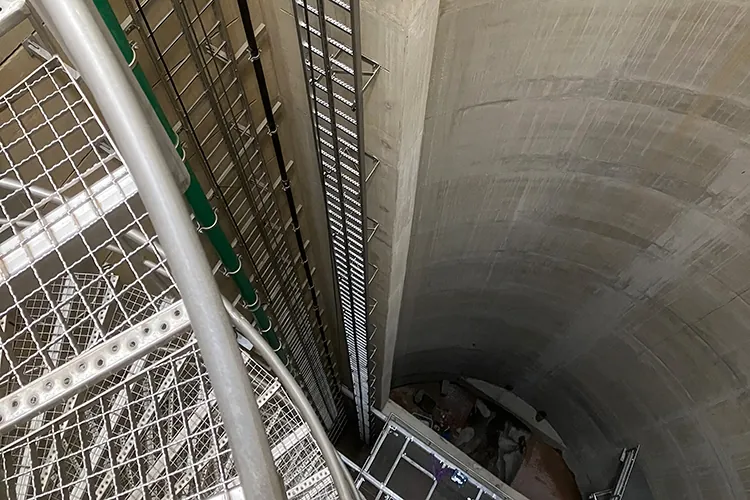

Sabit merdiven, kule, silo veya baca gibi yapılarda kullanıcı dikey eksende hareket eder ve tırmanma boyunca elleri meşguldür. Dikey yaşam hattı, tırmanma süresince kesintisiz bağlantı sağlayarak düşüş anında hareketi kilitleyen kılavuzlu bir cihazla çalışır.
Rijit ankraj hattı üzerinde çalışan kılavuzlu tip düşüş durdurucular EN 353-1, esnek ankraj hattı üzerinde çalışanlar EN 353-2 kapsamındadır. Cihaz ile hat birlikte değerlendirilir; bir üreticinin cihazı başka bir üreticinin hattıyla, açıkça izin verilmedikçe kullanılmaz.
Dikey sistemlerde en kritik anlar tırmanmanın kendisi değil, hatta girme ve hattan çıkma anlarıdır. Platform geçişleri, ara dinlenme sahanlıkları ve çatı çıkışlarında bağlantının kesilmemesi için sistem bu noktalar düşünülerek tasarlanmalıdır.
Mevcut bir merdivene dikey hat eklenirken basamak aralığı, korkuluk geometrisi, merdivenin yapıya bağlantısı ve üzerine gelecek ek yük dikkate alınır. Yapısal uygunluk ürün seçiminden önce gelir.
Dikey bir hatta askıda kalan kullanıcıya ulaşmak, yatay bir çatıda ulaşmaktan daha zordur. Sistem kurulurken hangi yöntemle, hangi ekipmanla ve ne kadar sürede müdahale edileceği belirlenmiş olmalıdır.
Dikey hatlarda kılavuz hattın gerginliği, kelepçe ve ara mesnetlerin durumu, korozyon ve kılavuzlu cihazın fonksiyonu düzenli olarak kontrol edilir. Açık havadaki sistemlerde korozyon, aşınma ve bağlantı gevşemesi gibi durumlar saha koşulları ve üretici talimatına göre değerlendirilir.
Hayır. Hareket güzergâhı, hat yapısı ve uyumlu cihaz değerlendirmesi farklıdır. Yatay ankraj hattının seçimi ile dikey rijit hat üzerindeki düşüş durdurucunun seçimi ayrı teknik kapsamlar üzerinden yapılır. Model talimatı ve saha koşulları birlikte değerlendirilir.
Sistem ihtiyacını GEBA’da teknik olarak değerlendirdikten sonra 1SiparişVer’de ilgili ürün grubunu inceleyebilirsiniz. Ürün listesi tek başına proje, montaj veya kullanıma uygunluk onayı değildir.
Dikey yaşam hattı tasarımı yalnız merdiven boyuna göre yapılmamalı; kullanıcı rotası, geçişler, düşme yolu ve kurtarma senaryosu birlikte değerlendirilmelidir.
