YÜKSEKTE ÇALIŞMA / ANKRAJ
TEKNİK ÖZET / SEÇİM KARARI
Ankraj yalnız “bağlanılabilecek sağlam nokta” değildir; konumu, yapısal uygunluğu ve kullanılacak düşüşten korunma sistemiyle uyumu birlikte doğrulanmalıdır.
| Karar | Hazırlanacak bilgi | Doğrulanacak kayıt |
|---|---|---|
| Taşıyıcı yapı | Malzeme ve bağlantı detayı | Proje değerlendirmesi |
| Ankraj cihazı | Tam model ve kullanım tipi | Üretici talimatı |
| Çalışma güzergâhı | Yatay/dikey erişim ve kullanıcılar | Sistem tasarımı |
Hazırlayan: GEBA Teknik Ekibi · Güncelleme:
Satın alma ve saha sorumluları için başlangıç özeti. Ürün/model kararı, saha verisi ve güncel üretici talimatıyla ayrıca doğrulanır.
| Konu | Değerlendirilecek bilgi |
|---|---|
| Konum ve düşüş yolu | Kullanıcının üstünde/uygun konumda bağlantı fırsatı · Yan hareket ve sarkaç riski |
| Yapı ve ankraj bileşeni aynı şey değildir | Taşıyıcı yapı değerlendirmesi · Üretici montaj şartı |
| EN 795 ankraj tipleri | A: yapıya sabit tekil · B: taşınabilir |
| Yapı kapasitesi ürün kataloğundan okunmaz | Taşıyıcı eleman tipi · Bağlantı detayı |
GEBA; IRUDEK, SKYLOTEC, SCANGRIP, PORTWEST, CLIMBING TECHNOLOGY, Avanti, TUF-TUG, Hailo ve HACA Leitern markalarının distribütörüdür.
GEBA, SKYLOTEC eğitimli personeliyle SKYLOTEC temel ekipmanının ve MILAN kurtarma setlerinin periyodik kontrolünü yapar.
Diğer markalar için distribütörlük veya servis yetkisi iddia edilmez.
TEKNİK REHBER / KARAR DESTEĞİ
Bir ankrajın uygunluğu yalnız malzemenin sağlam görünmesine göre belirlenmez. Taşıyıcı yapının uygunluğu, ankraj bileşeninin üretici şartları, bağlantı yönü ve kullanıcının çalışma alanı birlikte değerlendirilmelidir.
Ankrajın kullanıcıya mümkün olduğunca uygun konumda seçilmesi düşüş yolunun ve sarkaç etkisinin sınırlandırılmasına yardımcı olur. ÇSGB rehberleri de bağlantı noktasının çalışma geometrisiyle birlikte ele alınmasını vurgular.
Beton, çelik veya başka bir taşıyıcı yüzeye bağlanan ankraj elemanının kendisi kadar, bağlandığı yapının ve montaj yönteminin de ilgili teknik şartları sağlaması gerekir.
İşin süresi, kullanıcı hareketi ve yapının özellikleri geçici ankraj, kalıcı ankraj veya yaşam hattı gibi farklı çözüm ailelerini gündeme getirebilir.
Ankraj cihazları EN 795 kapsamında tiplere ayrılır: A tipi yapıya sabitlenen tekil ankraj, B tipi taşınabilir ankraj, C tipi esnek yatay hat, D tipi rijit yatay ray, E tipi karşı ağırlıklı ankraj. Tip seçimi yapı imkânına, hareket ihtiyacına ve kullanıcı sayısına göre yapılır.
Ankraj bileşeninin sertifikalı olması yeterli değildir; bağlandığı beton, çelik veya ahşap elemanın düşüş yükünü taşıyabilmesi gerekir. Bu değerlendirme yapısal hesap ve gerekiyorsa çekme testi ile yapılır ve belgelenir.
Bir ankrajın aynı anda kaç kullanıcıyı taşıyabileceği üretici tarafından belirlenir. Tek kullanıcı için tasarlanmış bir noktaya ikinci kişinin bağlanması, kapasiteyi aşabilir.
Kalıcı ankrajlar görünür şekilde işaretlenir; montaj tarihi, kapasitesi ve sonraki kontrol tarihi kayıt altına alınır. İşaretsiz bir ankraj, kullanıcının kapasitesini bilmediği bir ankrajdır.
Sahada en sık görülenler; boru, korkuluk veya kablo tavası gibi bu amaç için tasarlanmamış elemanlara bağlanmak, ankraj tipini kullanım senaryosuyla eşleştirmemek ve yapısal doğrulamayı atlamaktır.
Ankraj seçimi, bağlantı cihazının tipi kadar bağlandığı yapının ve kullanıcı hareketinin değerlendirilmesini gerektirir. Cihazın üzerindeki standart işareti yapının yeterliliğini tek başına kanıtlamaz. Talep dosyasında yapı malzemesi, bağlantı detayı, kullanıcı sayısı ve erişim güzergâhı bulunmalıdır; cihaz veya yapı kapasitesi belgesiz tahmin edilmemelidir.
SORU-CEVAP / SEÇİM KARARI
Yanıtlar seçim kararına hazırlık içindir. Model seçimi ürünün güncel üretici dokümanıyla doğrulanır.
Karar, işin ne sıklıkla tekrarlandığına ve yapıya kalıcı müdahale edilip edilemeyeceğine bağlıdır. Aynı noktada düzenli bakım veya kontrol yapılıyorsa yapıya sabitlenen kalıcı ankraj ya da yaşam hattı kurulur; bu çözüm montaj, yapısal doğrulama, devreye alma ve periyodik kontrol gerektirir, tekrarlanan bir işte kurulum tekrarını azaltabilir; güvenlik ve toplam maliyet sahaya, bakım ve kontrol şartlarına göre değerlendirilir. Kısa süreli ya da yeri sürekli değişen işlerde EN 795 B tipi taşınabilir ankrajlar (ankraj sapanı, kiriş kelepçesi, tripod gibi) kullanılır; her kurulumda bağlanılan yapı elemanının uygunluğu ve üreticinin kurulum şartı yeniden kontrol edilir.
Korkuluk, boru, kablo tavası veya makine parçası düşüş yükünü taşımak için tasarlanmamış olabilir; yetkin kişi değerlendirmeden ankraj kabul edilmez. Taşıyıcı bir çelik kiriş ise uygun bir kiriş kelepçesi veya ankraj sapanıyla ankraj noktasına dönüştürülebilir. Bu durumda da kirişin yük taşıma uygunluğu, kenarların keskinliği ve kullanılan cihazın üretici şartları birlikte doğrulanır.

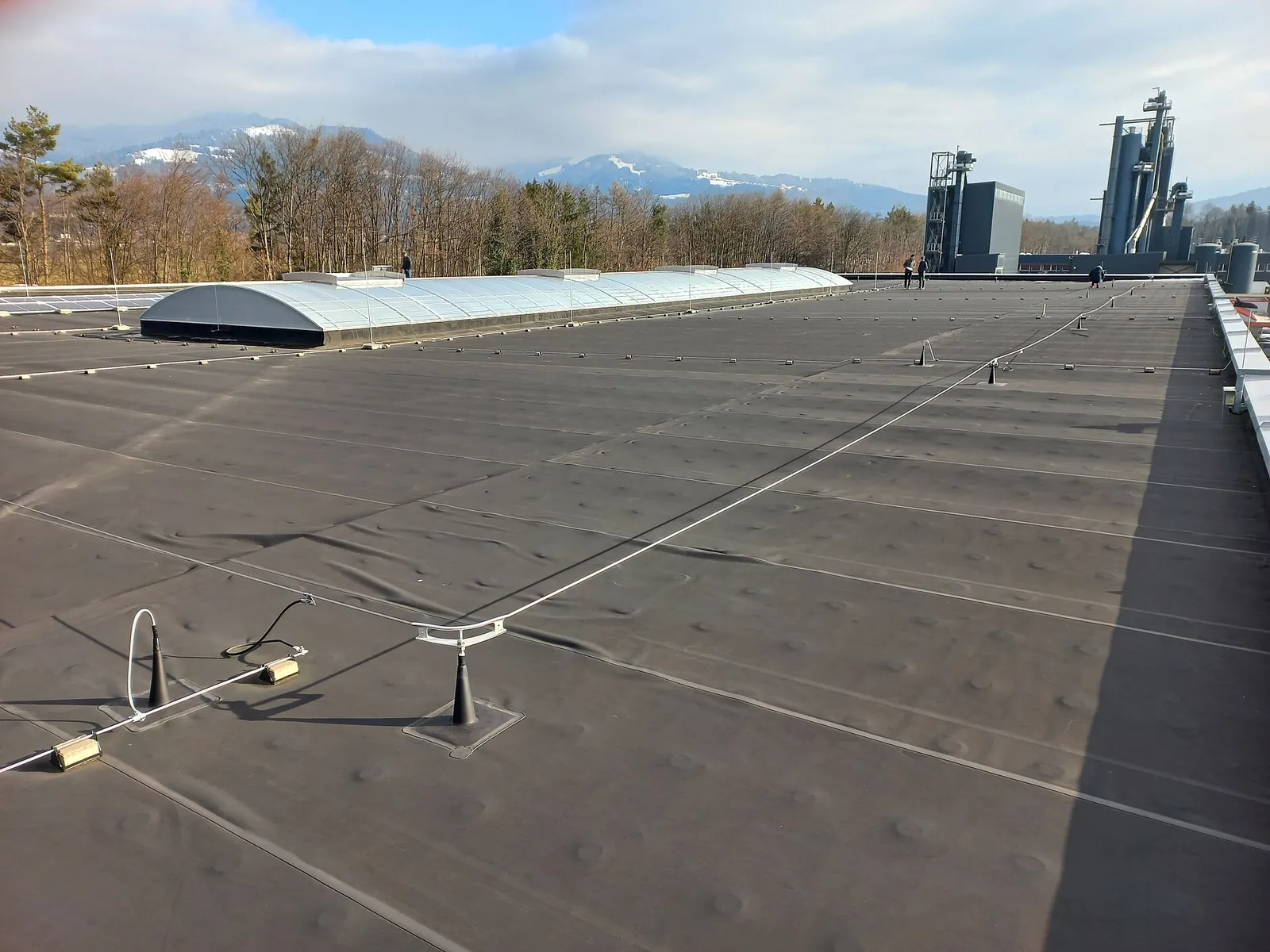

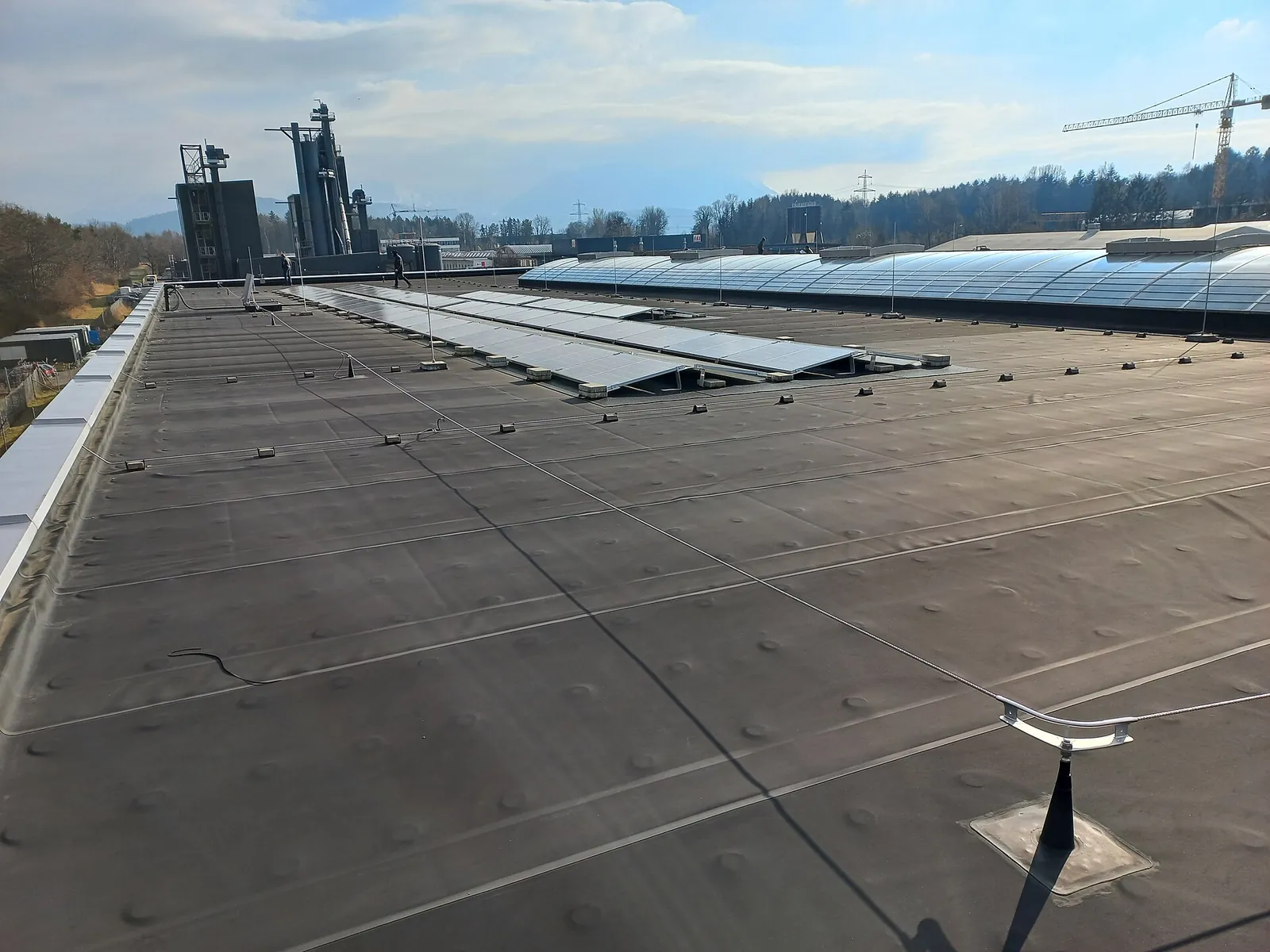

Kullanıcı çalışırken bir hat boyunca sürekli yer değiştiriyorsa tek noktalı ankraj yetersiz kalabilir: her noktada bağlantı değiştirmek gerekir ve kullanıcı ankrajdan yana uzaklaştıkça sarkaç riski artar. Çatı kenarı, vinç yolu veya uzun bakım platformu gibi yerlerde yatay yaşam hattı (EN 795 C tipi esnek hat ya da D tipi rijit ray) sürekli bağlantı sağlar. Esnek hat yük altında sehim yaptığı için düşüş mesafesini de etkiler; hat, kullanıcı sayısı ve güvenli boşluk üreticinin hesap yöntemiyle birlikte planlanır.
Teklifin doğru çıkması için yapının tipi (betonarme, çelik, ahşap, sandviç panel ya da trapez sac çatı), çalışma noktalarının yeri ve ölçüleri, aynı anda bağlanacak kişi sayısı, kullanıcının bir noktada mı kalacağı yoksa hat boyunca mı hareket edeceği, alt kot ve alttaki engeller, kenar koşulu ve kurtarma senaryosu gerekir. Varsa proje çizimleri ve saha fotoğrafları keşfi hızlandırır. Bu verilerle çözüm ailesi önerilir; nihai seçim saha keşfi ve yapısal doğrulamayla kesinleşir.
Taşıyıcı yapı kapasitesi veya montaj yeterliliği bu sayfadan varsayılamaz. Yapısal ve ürün bazlı gereklilikler proje/üretici dokümanıyla doğrulanmalıdır.
